raspbeery pi 3 入手

一晃眼一年的時間, pi 2還沒下手, pi 3已經出了,
看起來連開發版的市場都是競爭激烈阿,
搞得跟消費型電子產品一樣 XD

Raspberry Pi3 台灣有很多管道可以購買, 比如:
RS-online
露天拍賣
台灣樹梅派
.....
(連PC Home都有阿, 真的是什麼都賣)

比價的事情就不再這裡談, 各憑本事去吧



[ 趕緊來瞧瞧 ]

簡單乾淨的彩盒設計

彩盒正面簡單的 logo 設計

彩盒背面有一個 Getting Started, 可以上 www.designspark.com/raspberrypi 網站看看, 你也可以在這個網站看到更多的RaspberryPi周邊

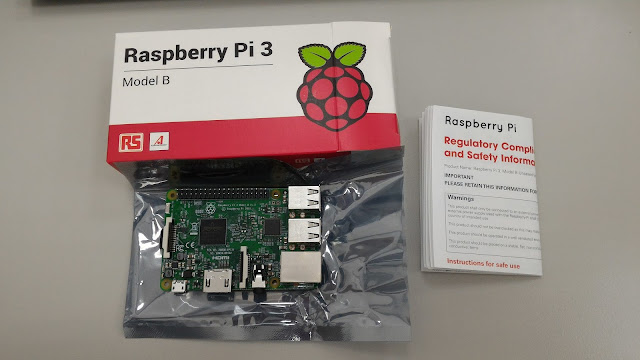

內容物: Raspberry Pi 3主板一張, 說明書一張( 指示安規的說明)

[ Raspberry Pi 3 細部 Review ]

CPU & Ram
CPU : Broadcom BCM283 (64 bit ARM Cortex-A53  quad cores @ 1.2GHz, 32kB L1 cache and 512kB L2 cache)
Ram : 爾必達 LPDDR2 1GB

Broadcom BCM2837

爾必達 LPDDR2 1GB

這樣的配置看起來是CPU 壓過 RAM, 就很多的文章來看Broadcom BCM283整體效能比起Raspberry Pi  2 (quad core 900Mhz) 都提升超過50%有餘
Raspberry Pi 3 vs Pi 2
Raspberry Pi 3: How much better is it than the Raspberry Pi 2?
不過本來就不再同一個天平上(1200 MHz VS 900MHz, 64bit VS 32bit), 很多比較都失真了, 就像 intel i5 拿來跟 Atom比,  64 bit OS 會需要更多的RAM, 在RAM 只有1GB的條件下, 除非需要用到複雜的演算法, 大量的資料運算, 不然選擇32bit OS 可能會更適合, 還好 ARM core-A53 相容32bit.
很多人都只在乎效能卻忘了耗電, 這個在PSU 要求到2.5A這點上, 可以明顯感受到 Raspberry Pi3 已經慢慢走向手持裝置界的吃電怪獸等級,
Raspberry Pi POWER
RASPBERRY PI 3 - FIRST LOOK
整體耗電比較:

Product	Recommended PSU current capacity	Maximum total USB peripheral current draw	Typical bare-board active current consumption
Raspberry Pi Model A	700mA	500mA	200mA
Raspberry Pi Model B	1.2A	500mA	500mA
Raspberry Pi Model A+	700mA	500mA	180mA
Raspberry Pi Model B+	1.8A	600mA/1.2A (switchable)	330mA
Raspberry Pi 2 Model B	1.8A	600mA/1.2A (switchable)
Raspberry Pi 3 Model B	2.5A	1.2A	~400mA

註: 表格取至https://www.raspberrypi.org/help/faqs

		Pi1 (B+)	Pi2 B	Pi3 B (Amps)	Zero (Amps)
Boot	Max	0.26	0.40	0.75	0.20
	Avg	0.22	0.22	0.35	0.15
Idle	Avg	0.20	0.22	0.30	0.10
Video playback (H.264)	Max	0.30	0.36	0.55	0.23
	Avg	0.22	0.28	0.33	0.16
Stress	Max	0.35	0.82	1.34	0.35
	Avg	0.32	0.75	0.85	0.23

註: 表格取至https://www.raspberrypi.org/help/faqs

我們來看看CPU 溫度 & 耗電, 明顯的都提高.

CPU 耗電比較

註: 資料來源 http://blog.pimoroni.com/raspberry-pi-3/

CPU 溫度比較

註: 資料來源 http://blog.pimoroni.com/raspberry-pi-3/

補充:
BCM2835 ARM Peripherals datasheet


USB + Ethernet + microSD card
USB 2.0 x 4
10/100 Ethernet
microSD card socket x1

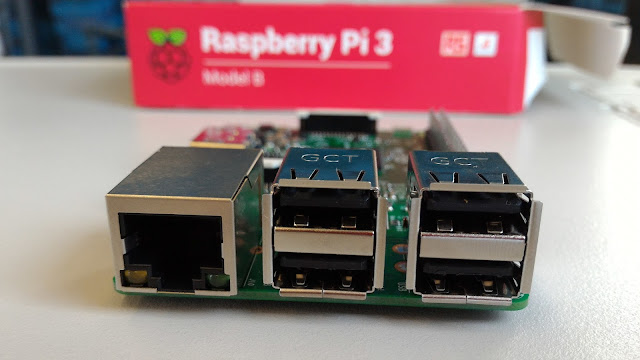

10/100 Ethernet port (左) & USB 2.0 port x 4 (中右)  (依舊沒有USB3.0.. 哭)

microSD 卡座

Raspberry Pi 直到Pi3還是沒能加入USB3 or SATA port, 看起來對於Raspberry Pi 來說, storage不再規劃內. 不過話雖如此, SDIO interface (microSD card) 效能看似不差 (也沒特別好 XD), 不過SDIO overclock之後是否會帶來整體耗電提高?
microSD Card Benchmarks

WIRELESS : Wifi + BlueTooth
Broadcom BCM43438 : 2.4GHz 802.11n wireless LAN + bluetooth 4.1 classic
這次改版最大的進步應該就是內建Wifi & BT, 這個時代, 沒有wireless 就像斷了手腳一樣, 只有Ethernet 難道要牽著線走? 用USB 只是選項之一, 會占用USB port, 如果還要接鍵盤滑鼠, 那USB port 就所剩無幾.

Power Jack + HDMI + Audio jack

microUSB 電源接口 (左) & HDMI 接口 (中) & 音源接口 (右)

connecter : 40 Pin GPIO + DSI + CSI

40pin IO 接口 (上)  & DSI (LCD interface) connector (左) & CSI (camera interface) connector (下)

40pin IO 接口/ DSI connector / CSI connector承襲pi1/pi2 model B, 持續相容.
可以在 http://pinout.xyz/ 找到更多關於Raspberry Pi pinout 資料


RaspberryPi Image

接著我們上raspberry pi網站看看有那些影像檔可供下載,

raspberry pi目前都提供兩種image:

[ NOOBS ]

https://www.raspberrypi.org/downloads/noobs/

安裝可參考:

RaspberryPi3 - NOOBS新體驗

[ Raspbian ]

https://www.raspberrypi.org/downloads/raspbian/

安裝可參考:

Raspbian - 為Raspberry Pi量身打造的OS 建置中

[後記]
這個開箱文拖拖拉拉, 花了超過兩周, 還有很多還待補充,

加上Raspberry Pi 1久沒用被我處理掉了,  只留下Banana Pi, 沒辦法比較也很可惜
